新ドラム缶

1.形状・構造

クローズ缶(タイトヘッドドラム)

クローズ缶(タイトヘッドドラム)

一般的なドラム缶で、主として石油及び化学の分野などで液体の収納・運搬に使用されます。缶(鋼板)の内外に「リン酸鉄処理」又は「リン酸亜鉛処理」の表面処理を施してあるため、ドラム内部の清浄性や一次防錆効果、外部は塗膜の密着等性が保持される効果があります。

使用材料
JIS G 3141(冷間圧延鋼板及び鋼帯)又は
JIS G 3131(熱間圧延軟鋼板及び鋼帯)の規格品

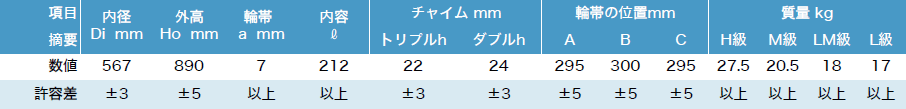

※サイズ表と図面及び写真

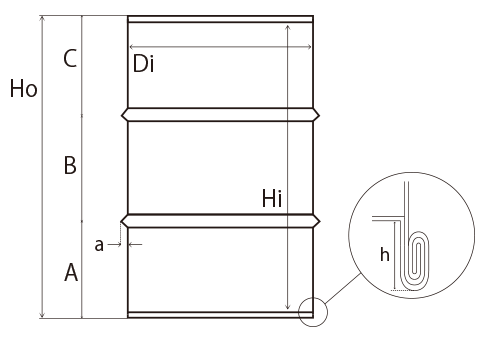

クローズドラム缶図面

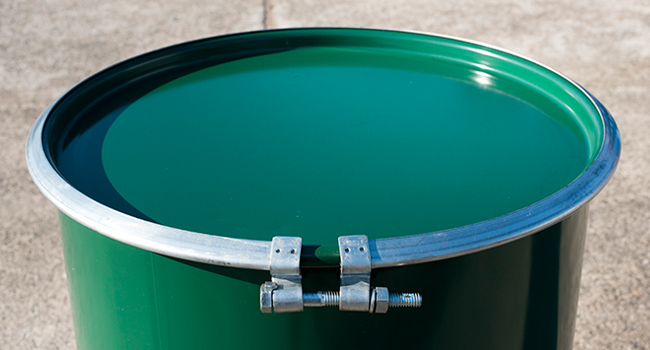

オープン缶(オープンヘッドドラム)

オープン缶(オープンヘッドドラム)

天蓋が取り外し出来、天蓋と胴体はバンドで固定するドラム缶です。高粘度の液体や粉体・固形物の収納・運搬に使用されます。天蓋が取り外し出来るので、撹拌等の作業も可能です。天蓋と胴体を固定するバンドには密閉の良い「ボルト式」と作業性の良い「レバー式」(内レバー又は外レバー)があります。缶(鋼板)の内外に「リン酸鉄処理」又は「リン酸亜鉛処理」の表面処理を施してあるため、ドラム内部の清浄性や一次防錆効果、外部は塗膜の密着性が保持される効果があります。

使用材料
JIS G 3141(冷間圧延鋼板及び鋼帯)又は
JIS G 3131(熱間圧延軟鋼板及び鋼帯)の規格品

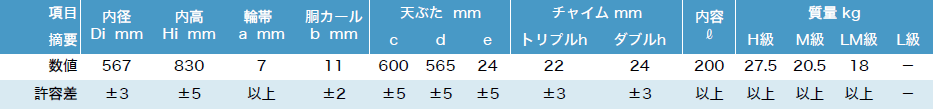

※サイズ表と図面及び写真

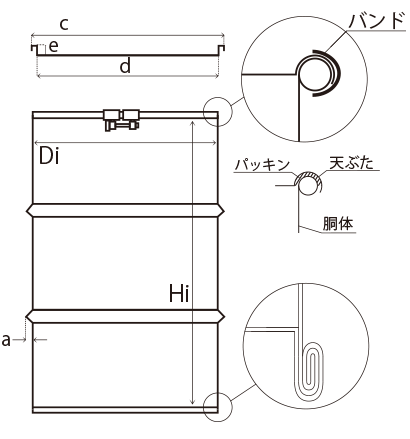

オープンドラム缶図面

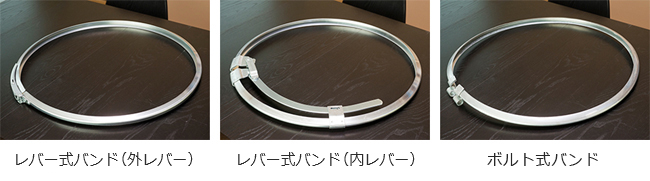

※バンド3品種写真

左:外レバー式バンド、中:内レバー式バンド、右:ボルト式バンド

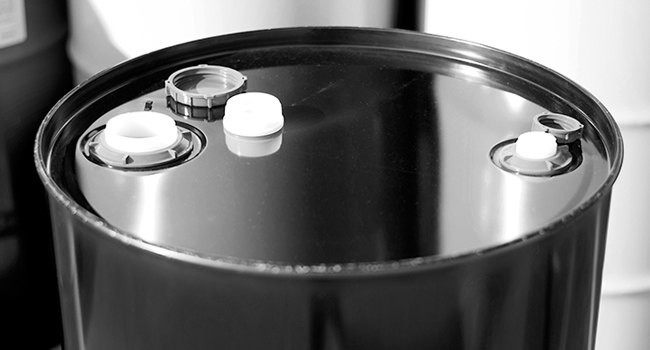

ケミドラム缶

ケミドラム缶

耐薬品性に優れたポリエチレン製の内袋と、外側は耐衝撃性に優れた鋼製ドラムとの二重構造になっているドラム缶です(複合容器)。ケミドラム缶には液体用のクローズタイプと高粘度液体、粉体、固形物用のオープンタイプの2種類があります。

使用材料
外側・・・JIS G 3141(冷間圧延鋼板及び鋼帯)又は
     JIS G 3131(熱間圧延鋼板及び鋼帯)の規格品
内袋・・・高密度ポリエチレン又は中密度ポリエチレン

中小型缶

中小型缶

通常の200Lドラム缶よりも小さい容量でご使用頂けるドラム缶です。200Lと同様、クローズ缶とオープン缶があります。缶(鋼板)の内外に「リン酸鉄処理」又は「リン酸亜鉛処理」の表面処理を施してあるため、ドラム内部の清浄性や一次防錆効果、外部は塗膜の密着性が保持される効果があります。

使用材料
JIS G 3141(冷間圧延鋼板及び鋼帯)又は
JIS G 3131(熱間圧延軟鋼板及び鋼帯)の規格品

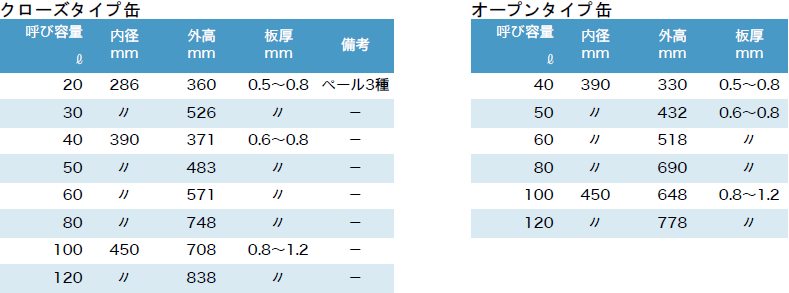

各種容量及び寸法



2.接液部のコーティング

内面塗装缶

缶の内面を合成樹脂塗料で焼き付けコーティングし、耐薬品性・耐食性に優れた効果があるドラム缶です。コーティングされる塗料は「エポキシフェノール系樹脂塗料」と「フェノール系樹脂塗料」があります。内面塗装缶は200Lのクローズタイプ、オープンタイプのドラム缶や各種中小型缶のクローズタイプ、オープンタイプにオプションとして承っております。耐薬品性と内面塗料の適正等は個々にご相談下さい。

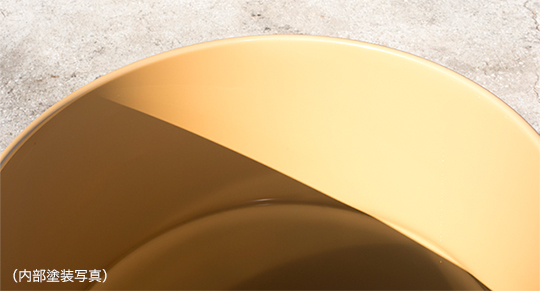

接液部のコーティング内部塗装写真

使用内面塗料

エポキシフェノール系樹脂塗料

耐水性・耐弱アルカリ性に優れ、ドラム缶用内面塗料として広く使われております。



フェノール系樹脂塗料

塗膜の透過性が少ないという特長を持ち、耐溶剤性・耐弱アルカリ性に優れます。但し、衝撃に弱いので取扱いに注意が必要です。



3.通常鋼板以外の素材

ステンレスドラム缶

ステンレスドラム缶

素材にSUS304等のステンレス鋼を使用したドラム缶です。ステンレス鋼の耐食性・耐薬品性を活かしたクリーンで耐久性に優れたドラム缶で、リユースにも適しております。ステンレスドラム缶は200Lを始め、20~350Lのクローズタイプ、オープンタイプのドラム缶があります。

使用材料
JIS G 4305(冷間圧延ステンレス鋼板)の規格品でSUS304が主になっております。

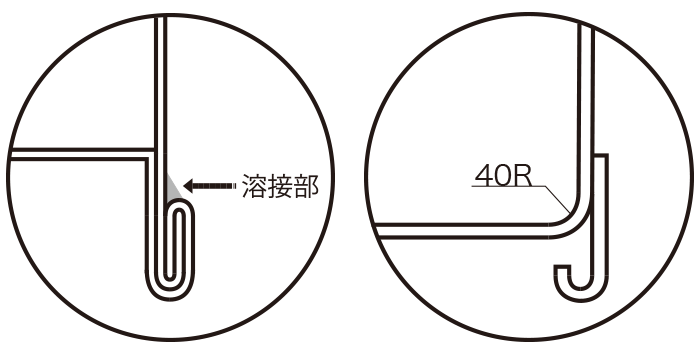

底部構造

テンレスドラム缶底部構造

各種容量及び寸法

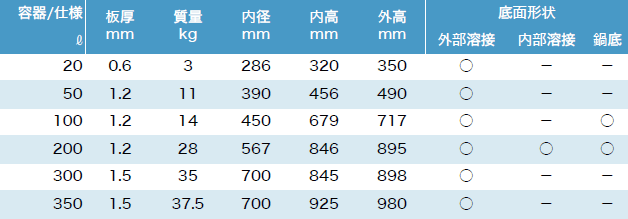

クローズタイプ

ステンレスドラム缶クローズタイプ

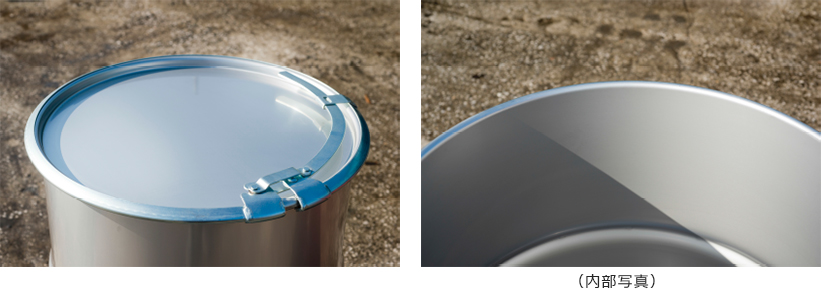

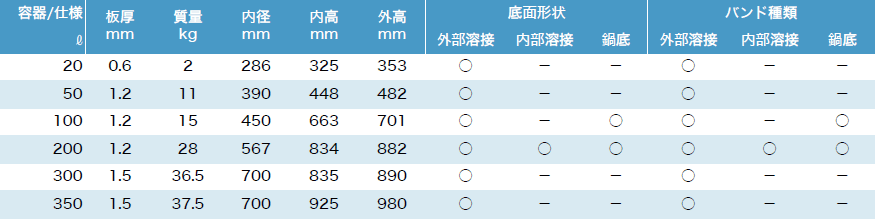

オープンタイプ

ステンレスドラム缶オープンタイプ

亜鉛メッキドラム缶

素材に亜鉛メッキ鋼板を使用したドラム缶です。耐食性に優れており、鉄と接触を嫌う内容物に適しております。200Lクローズタイプとオープンタイプがあります。

使用材料
JIS G 3302(溶融亜鉛メッキ鋼板及び鋼帯)の規格品

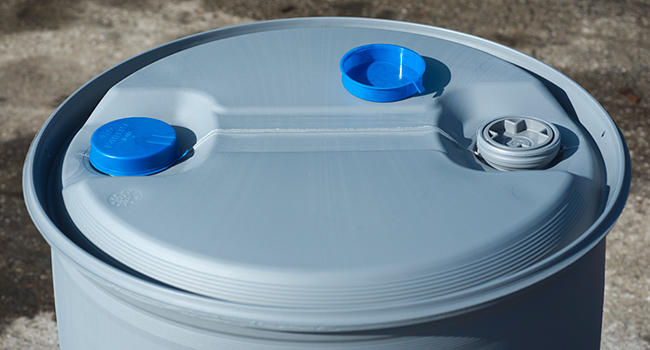

ポリドラム

ポリドラム

素材に耐薬品性に優れた高密度ポリエチレンを使用したドラム缶です。重量が 鋼製ドラムの1/2で耐久性にも優れております。クローズタイプ、オープンタイプ各々数種の容量を取り揃えております。

使用材料
高密度ポリエチレン

各種容量及び寸法

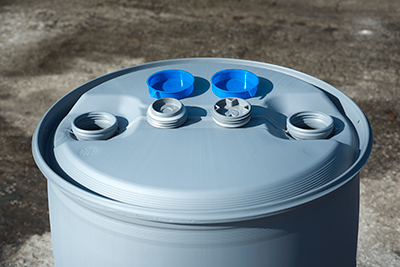

クローズタイプ

ポリドラム クローズタイプ ポリドラム クローズタイプ

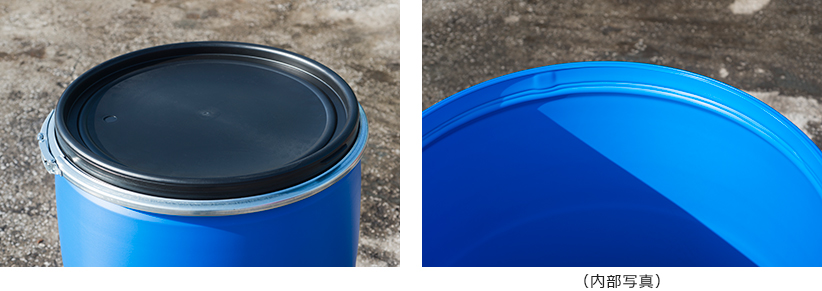

オープンタイプ

ポリドラム オープンタイプ
